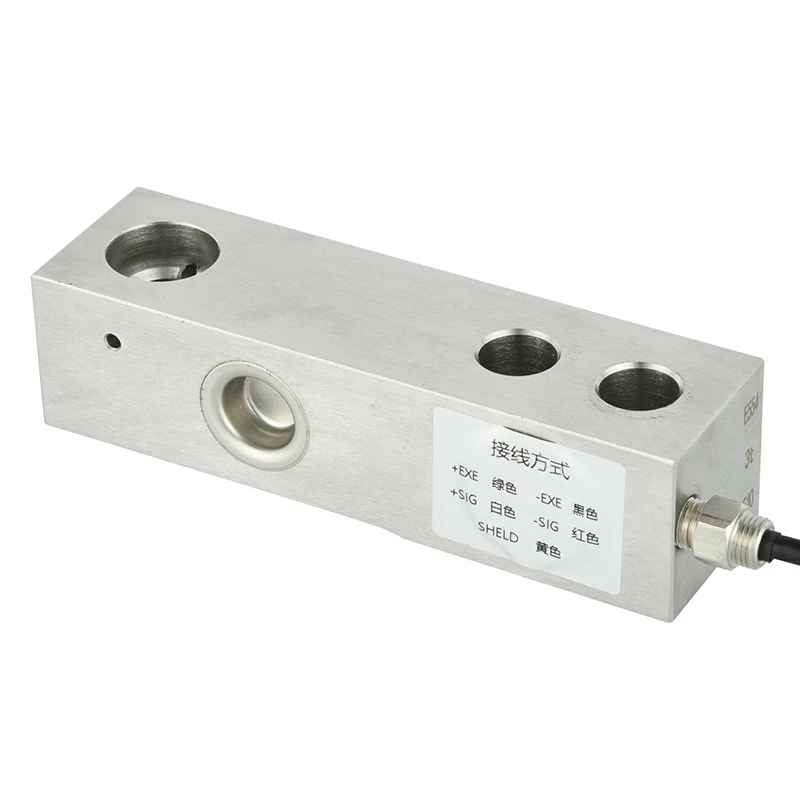

Brèf entwodiksyon
Kalite gwo bout bwa chaj selil la se yon transducer fòs espesyalize ki itilize yon konfigirasyon gwo bout bwa cantilever pou konvèti chay mekanik nan yon siyal elektrik. Konsepsyon sa a ekselan nan livrezon mezi egzak ak ki estab nan enstalasyon kontra enfòmèl ant kote kolòn tradisyonèl oswa selil kalite S-yo pa pratik.
Karakteristik
1. Kalite gwo bout bwa selil chaj la prezante yon pwofil ki ba ak konstriksyon rijid, li bay tan repons rapid ak devyasyon minimòm, ki fè li apwopriye pou travay dinamik peze.
2.Entegrasyon an nan tanperati -tansyon konpanse mezi asire pwodiksyon konsistan nan divès kondisyon anbyen, diminye drift.
3.Koòdone senp mekanik li yo pèmèt pou aliye fasil ak aliyman, minimize erè enstalasyon ak antretyen D '.
Espesifikasyon Nwayo
| Chaj ranje |
0.25,0.5,1,2,3,5t |
| Sòti nominale (mV/V) |
2.0±0.002 |
| Erè konplè | ± 0.02% FS |
| Antre / Sòti rezistans (Ω) | 381±4/350±3 |
| Longè spesifikasyon fil |
Φ5 X 6M Oswa Customized pa demann |
| Metòd fil elektrik | Green --------Ekzitasyon+ Nwa--------Ekzitasyon- Blan-----Siyal+ Wouj-------Siyal- |
Aplikasyon
1.Se kalite gwo bout bwa chaj selil la lajman ki itilize nan sistèm Hopper ak silo peze pou kontwole nivo materyèl esansyèl ak repetibilite segondè.
2.Anplwaye nan aparèy medikal tankou asansè pasyan ak ekipman reyabilitasyon pou asire manyen chaj san danje epi kontwole.
3.Aplike nan machin agrikòl pou siveyans tan reyèl -nan pwodiksyon rekòt oswa mekanis distribisyon manje.
Modèl ZH-LJ spesifikasyon detay
|
Kapasite |
0.25,0.5,1,2,3,5t |
Materyèl |
asye pur |
|
Sòti nominale (mV/V) |
2.0±0.002 |
Pa-linearite |
± 0.02% FS |
|
Isterèz |
± 0.02% FS |
Repetebilite |
± 0.01% FS |
|
Ranpe (30 minit) |
± 0.02% FS |
Balans zewo |
± 1.00% FS |
|
Efè tanperati sou zewo |
± 0.02% FS/10 degre |
Efè tanperati sou pwodiksyon an |
± 0.02% FS/10 degre |
|
Antre rezistans (Ω) |
381±4 |
Rezistans pwodiksyon (Ω) |
350±3 |
|
Rezistans izolasyon |
Pi gran pase oswa egal a 5000MΩ |
Vòltaj eksitasyon |
5V-15V (DC) |
|
Ranje tanperati konpanse |
-10 ~ +40 degre |
Ranje tanperati opere |
-40 ~ +65 degre |
|
Surcharge san danje |
150% FS |
Kraze chaje |
300% FS |
|
Kab |
Φ5 X 6M Oswa Customized pa demann |
Kòd koulè kab |
Antre: vèt + nwa- Sòti: blan + wouj- |

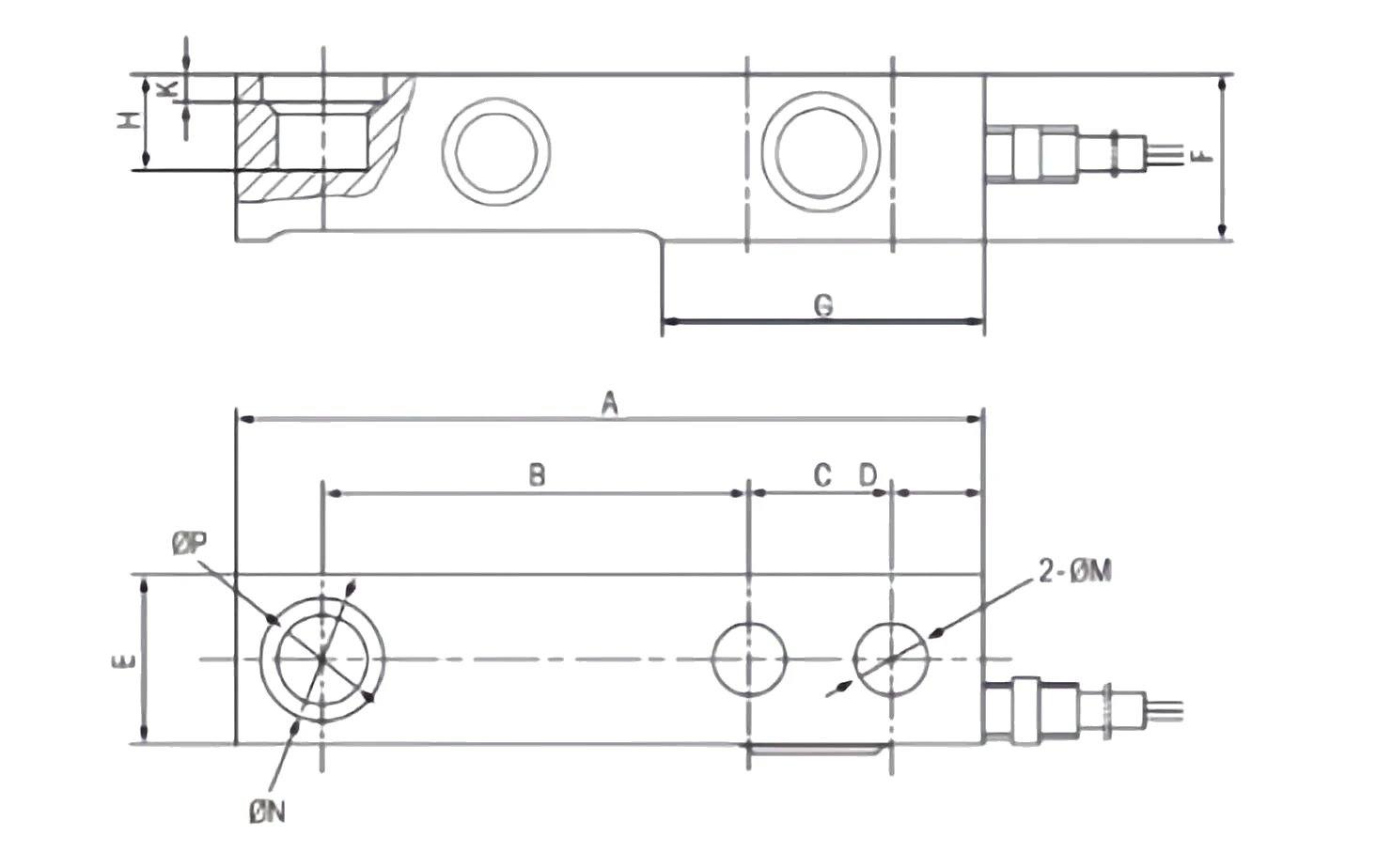

Deskripsyon dyagram
Tablo gwosè espesifik
|
Chaj nominal (t) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
P |
|
0.25, 0.5, 1 |
133.4 |
76.2 |
25.4 |
16.4 |
30.7 |
30 |
57.9 |
17 |
4.8 |
12.7 |
22 |
15.9 |
|
2 |
136.7 |
76.2 |
25.4 |
16.7 |
36.8 |
36.6 |
57.9 |
23 |
9.5 |
12.7 |
22 |
15.9 |
|
3 |
139.7 |
79.2 |
25.4 |
16.7 |
39 |
36.6 |
57.9 |
23 |
9.5 |
15 |
22 |
15.9 |
|
5 |
171.5 |
95.2 |
38.1 |
16.7 |
42.9 |
43 |
73.8 |
29.4 |
11 |
19 |
34.9 |
22.2 |
