Brèf entwodiksyon

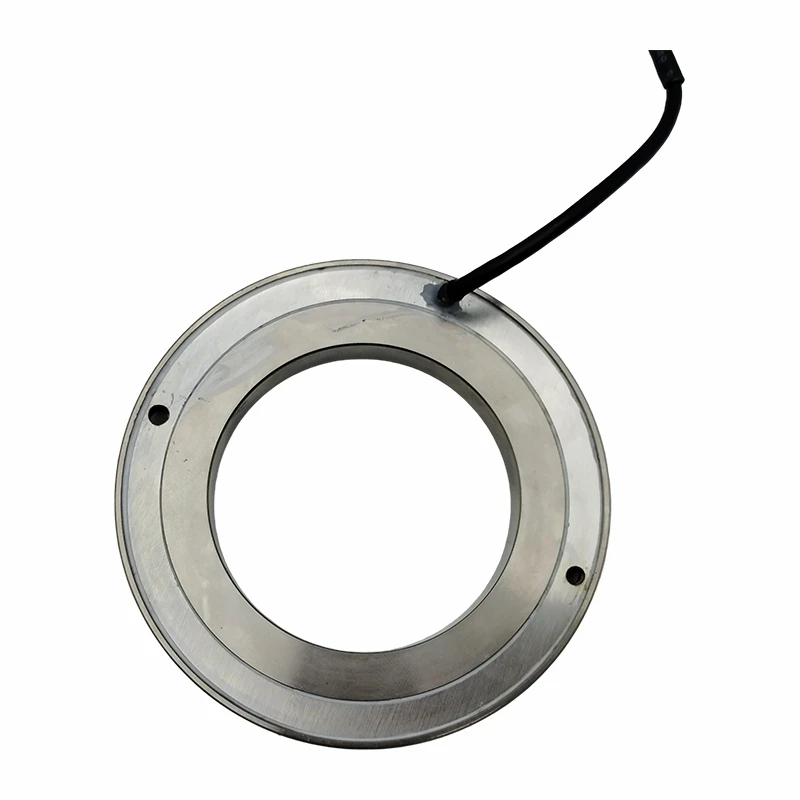

Selil chaj twou a se yon aparèy deteksyon fòs ki gen fòm bag-ki fèt pou mezire chaj konpresiv oswa rupture atravè ouvèti santral li a. Konsepsyon inik li pèmèt pou entegrasyon fasil nan estrikti mekanik, sa ki fè li apwopriye pou aplikasyon ki mande tou de gwo presizyon ak efikasite espas.
Karakteristik
1.High -Grade Alloy Steel Construction - Selil chaj nan twou a te fè soti nan asye alyaj prim, ofri ekselan fòs, rezistans korozyon, ak pèfòmans serye nan anviwònman ki mande.
2.IP67 po Seal - selil chaj la nan twou a anpeche imidite, pousyè, ak kontaminan antre nan, asire operasyon ki estab menm nan kondisyon mouye oswa sal.
3.Wide Ranje nan aplikasyon - Pi lwen pase mezi fòs estanda, selil chaj bag la ka itilize nan siveyans tansyon boulon, mezi koupl arbr, ak sistèm automatisation endistriyèl ki mande pou deteksyon chaj entegre.
Espesifikasyon Nwayo
| Chaj ranje | 30KN |
| Sòti nominale (mV/V) | 1.0± 0.5mV/V |
| Erè konplè | 0.5% FS |
| Antre / Sòti rezistans (Ω) | 700± 10/700± 5 |
| Longè spesifikasyon fil | Φ4 * 3m ak ploge Oswa Customized pa demann |
| Metòd fil elektrik | Wouj --------Ekzitasyon+ Nwa--------Ekzitasyon- Vèt-----Siyal+ Blan -------Siyal- |
Aplikasyon
Selil chaj la nan twou a ap travay nan sistèm siveyans sante estriktirèl pou mezire fòs prechaj boulon nan pon ak machin, asire sekirite ak entegrite sou tan.
Modèl ZH-NSN Detay Spesifikasyon
|
Kapasite |
30KN |
Materyèl |
Alyaj asye |
|
Sòti nominale (mV/V) |
1.0± 0.5 |
Pa-linearite |
± 0.5% FS |
|
Isterèz |
± 0.5% FS |
Repetebilite |
± 0.5% FS |
|
Ranpe (30Min) |
± 0.5% FS |
Balans zewo |
± 1.00% FS |
|
Efè tanperati sou zewo |
± 0.5% FS / 10 degre |
Efè tanperati sou pwodiksyon an |
± 0.5% FS / 10 degre |
|
Antre rezistans (Ω) |
700± 10 |
Rezistans pwodiksyon (Ω) |
700±5 |
|
Rezistans izolasyon |
Pi gran pase oswa egal a 5000MΩ |
Vòltaj eksitasyon |
5V-15V (DC) |
|
Ranje tanperati konpanse |
- 10~+50 degre |
Ranje tanperati opere |
-20 ~ +60 degre |
|
Pèmèt Surcharge |
150% FS |
Kraze chaje |
200% FS |
|
Kab |
Φ4X 3M ak ploge Oswa Customized pa demann |
Kòd koulè kab |
Antre: wouj + nwa- Sòti: vèt + blan- |
Deskripsyon dyagram
