Brèf entwodiksyon
Selil chaj konpresyon ki ba pwofil souvan rekonèt pa fòm "wou" oswa fòm "wou" li yo, se yon gwo -capteur fòs kapasite ki fèt pou aplikasyon ki mande devyasyon vètikal minimòm. Konsepsyon li yo konsiste de yon bouton chaj santral ki konekte ak yon bòdi ekstèn atravè reyon radial, kreye yon kolòn kout, rijid. Konfigirasyon sa a bay priyorite rèd ak estabilite, fè li eksepsyonèlman rezistan nan moman koube ak chaj bò. Tipikman konstwi soti nan gwo -tansyon asye alyaj ak yon kouch pwoteksyon, Capteur sa a se objektif -bati pou sistèm lou endistriyèl peze kote yon wotè estriktirèl ki ba ak frigidité maksimòm yo se paramèt konsepsyon kritik.
Karakteristik
1.Ultra-Profil Devyasyon ki ba: Avantaj ki pi enpòtan an se rèd ekstrèm li yo. Anba chaj plen, Capteur a detounen sèlman yon ti fraksyon nan yon milimèt, asire ke sistèm nan peze rete nòmalman estasyonè. Sa enpòtan anpil pou kenbe entegrite estriktirèl nan anviwònman peze dinamik oswa gwo -vitès.
2.Siperyè rejè chaj bò: sifas chaj lajè plat ak estrikti rijid pale bay ekselan rezistans nan fòs aks - ak moman torsional. Sa a asire ke se sèlman konpresyon vètikal vre yo mezire, anpeche kontaminasyon siyal soti nan fòs orizontal oswa chanjman mekanik.
3.High Surcharge Kapasite: Selil chaj konpresyon Low Profile a enjenyè ak maj sekirite gaya, selil chaj sa yo ka tipikman kenbe tèt ak chaj 200% a 300% nan kapasite rated yo san domaj pèmanan. Durabilite sa a fè yo ideyal pou anviwònman endistriyèl difisil ki gen tandans chaje chòk.
Espesifikasyon Nwayo
| Chaj ranje | 0.5-50t |
| Sòti nominale (mV/V) | 2.0±0.005mV/V |
| Erè konplè | ± 0.03% FS |
| Antre / Sòti rezistans (Ω) | 385±15(765±15)/350±3(700±5) |
| Longè spesifikasyon fil | Φ5.4(6) X 9M Oswa Customized pa demann |
| Metòd fil elektrik |
Wouj --------Ekzitasyon+ Nwa--------Ekzitasyon- |
Aplikasyon
Selil chaj konpresyon ki ba pwofil la se estanda endistri a pou pèz tren (balans tren). Lè w peze tren machandiz tout antye, sistèm nan dwe sipòte chaj masiv, konsantre pandan y ap anfòm nan espas etwat ki genyen ant lyen tren yo. Wotè minimòm selil chaj konpresyon konpresyon ki ba a ak ekstrèm frigidité pèmèt yon peze egzat estatik oswa an mouvman san yo pa lakòz enstabilite tras oswa siyifikatif deplasman vètikal.
Modèl ZH-WS3 spesifikasyon detay
|
Kapasite |
0.5-50t |
Materyèl |
Alyaj asye / Nerjaveèi asye |
|
Sòti nominale (mV/V) |
2.0±0.005 |
Pa-linearite |
± 0.03% FS |
|
Isterèz |
± 0.03% FS |
Repetebilite |
± 0.02% FS |
|
Ranpe (30 minit) |
± 0.02% FS |
Balans zewo |
± 1.00% FS |
|
Efè tanperati sou zewo |
± 0.02% FS/10 degre |
Efè tanperati sou pwodiksyon an |
± 0.02% FS/10 degre |
|
Antre rezistans (Ω) |
385±15 765±15 |
Rezistans pwodiksyon (Ω) |
350± 3 700±5 |
|
Rezistans izolasyon |
Pi gran pase oswa egal a 5000MΩ |
Vòltaj eksitasyon |
5V-10V (DC) |
|
Ranje tanperati konpanse |
-10 ~ +50 degre |
Ranje tanperati opere |
-20 ~ +60 degre |
|
Surcharge san danje |
120% FS |
Kraze chaje |
150% FS |
|
Kab |
Φ5.4(6) X 9M Oswa Customized pa demann |
Kòd koulè kab |
Antre: wouj + nwa- Sòti: vèt + blan- |

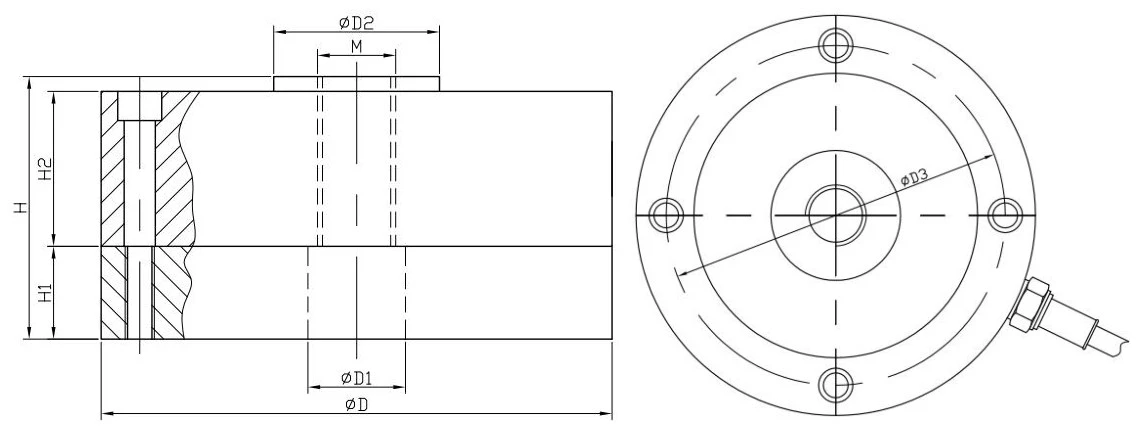

Deskripsyon dyagram
Tablo gwosè espesifik
|
Chaj nominal (t) |
D |
D1 |
D2 |
D3 |
H |
H1 |
H2 |
M |
|
0.5-7.5 |
104.7 |
18 |
34 |
88.9 |
53.8 |
19 |
31.8 |
M16×1.5 |
|
10-25 |
120.7 |
34 |
38.9 |
101.6 |
77.8 |
24 |
41.1 |
M32×1.5 |
|
30-50 |
140 |
42 |
50.4 |
116.8 |
86.2 |
29 |
50.8 |
M40×1.5 |
